天正建筑T20 CAD设计工具

天正建筑T20v4.0中文版由天正公司开发，是一款专注于CAD建筑设计的专业绘图软件。该版本基于AutoCAD平台，通过界面集成、数据集成和标准集成，实现与天正系列软件及Revit等外部工具的无缝连接，构建高效的BIM应用模式。天正建筑T20中文版助力建筑人员提升设计绘图效率。

软件特色

1、功能设计定位

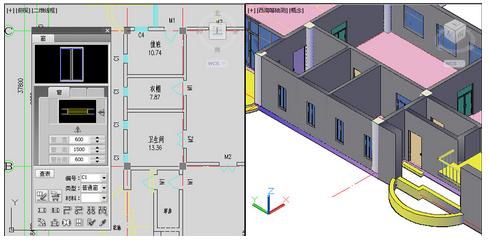

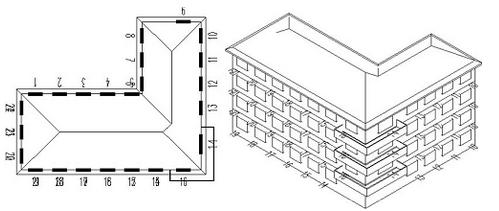

应用专业对象技术，确保三维模型与平面图同步生成，适应建筑施工图的频繁修改需求。利用建模优势，为日照分析提供模型和遮挡模型，支持建筑节能设计分析。

2、自定义对象构造

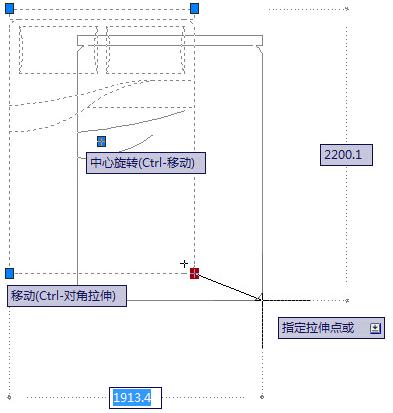

天正开发了自定义对象表示建筑构件，如墙体具备完整几何特性，可像普通AutoCAD对象操作，通过夹点拉伸或双击修改参数，并与门窗智能联动，提升编辑效率，实现二维三维一体化。

3、智能化菜单系统

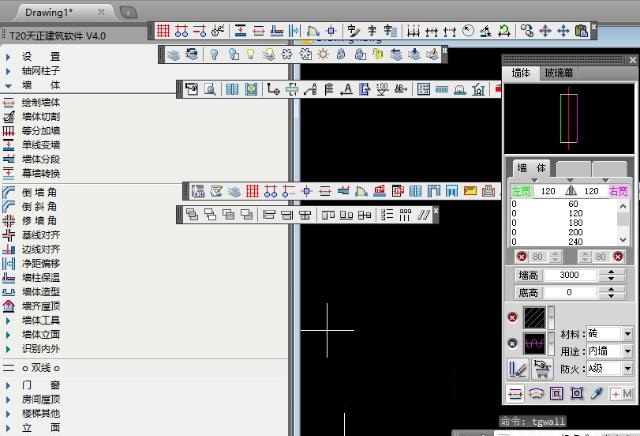

采用256色图标屏幕菜单，层次清晰，支持鼠标滚轮操作，便于子菜单切换。右键功能丰富，包括命令助手和目录跳转，绘图过程中可感知对象类型弹出编辑菜单。

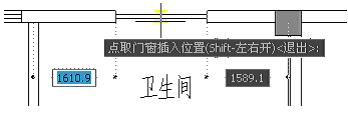

4、对象动态输入

全面应用AutoCAD动态输入编辑方式，在图形上直接输入尺寸，提高绘图效率。

5、状态栏功能

比例控件设置当前比例和对象比例，提供编组、墙基线显示等控制选项。

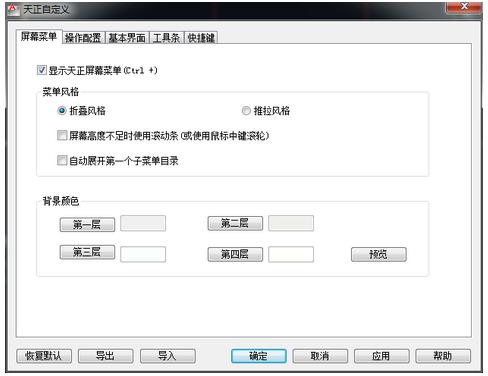

6、用户定制支持

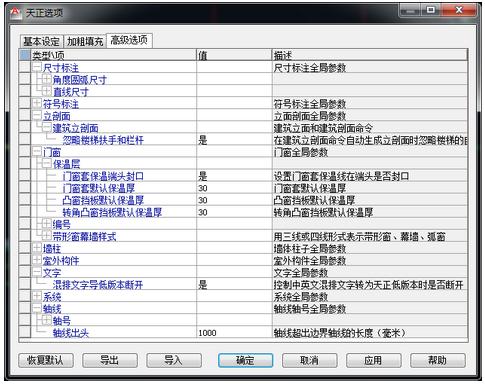

通过自定义和天正选项进行界面及参数设置，可导出为 文件共享配置，支持恢复默认值。

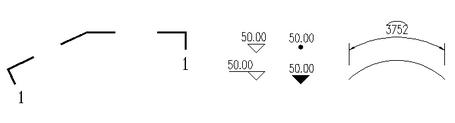

7、专业化标注系统

针对建筑行业开发标注工具，使用自定义对象处理轴号、尺寸等，符合制图规范，简化结构节省内存。

8、文字表格功能

自定义文字对象支持中西文混排，调整字体比例，解决AutoCAD字体高度问题。表格对象交互类似Excel，实现数据双向交换。

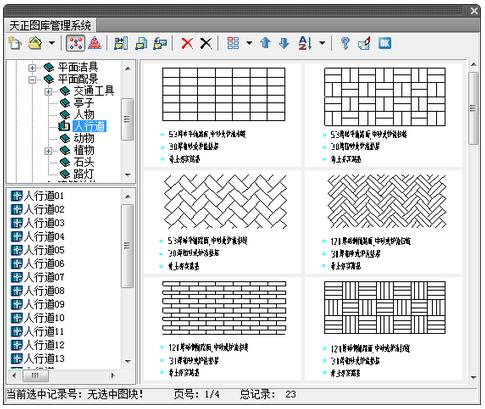

9、图库管理系统

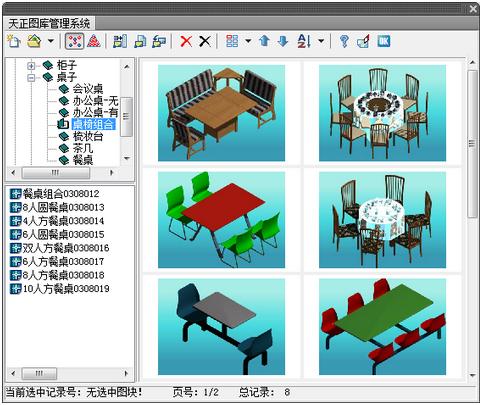

采用图库组格式管理多图库，树状目录清晰，支持拖拽排序和批量改名。

10、运行系统要求

操作系统：Windows732/64位、Windows1064位

CAD平台：32位AutoCAD2007~2016、64位AutoCAD2010~2017

软件优势

1、兼容材质系统

图库支持多视图图块，二维显示模式下保持简洁，着色模式展示彩色材质。

2、工程管理器功能

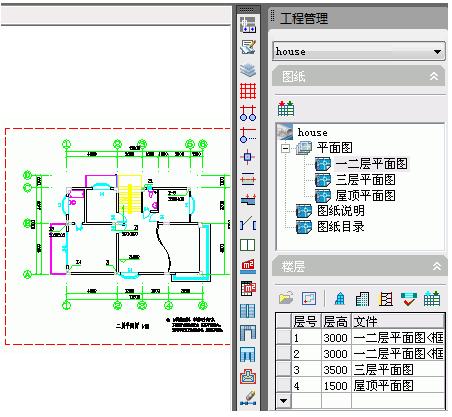

整合图纸集与楼层表，管理建筑立剖面、三维组合等，支持单或多DWG文件存储楼层平面。

3、立剖面绘图增强

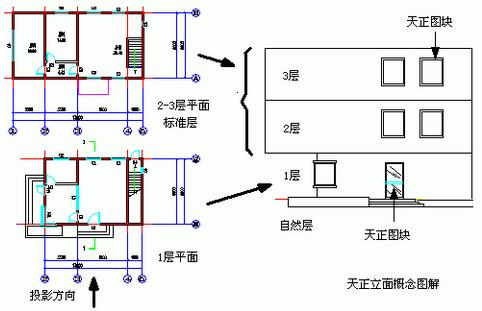

从平面图获取三维信息，快速生成高质量立面与剖面图。

4、数据查询与面积计算

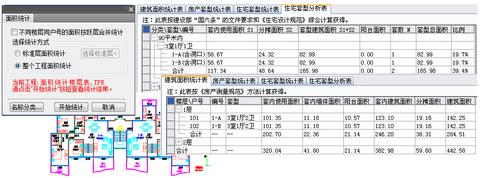

设计完成后统计门窗数量，自动生成表格，计算房间使用面积、建筑面积等，满足审查需求。

5、AutoCAD工具支持

天正对象兼容特性选项板编辑，特性匹配功能复制对象特性。

6、对象显示特点

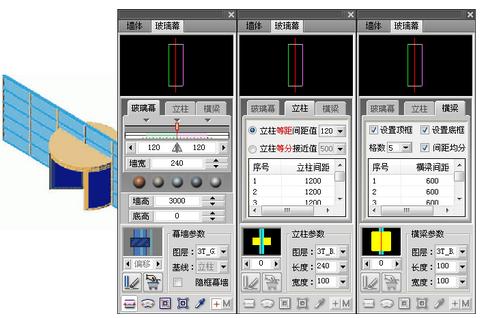

施工图显示符合规范，三维模型协调一致，如玻璃幕墙二维简化三维精确。

软件功能

一、功能设计定位

基于专业对象技术，满足施工图修改需求，为日照分析和节能设计提供模型支持。

目标实现高效化、智能化、可视化设计。

二、自定义对象构造

开发专业构件对象，如墙体可拉伸修改，与门窗联动，提升编辑效率。

三、用户接口完善

1、智能化菜单系统

屏幕菜单图文并茂，支持快捷操作和个性化定制。

2、对象动态输入

应用动态输入编辑，提高绘图效率。

3、状态栏功能

比例控件和编组控制简化操作。

4、用户定制

设置导出共享配置。

四、专业化标注系统

自定义尺寸标注对象灵活修改，符合行业规范。

五、文字表格功能

文字对象支持中西文混排，表格交互高效。

六、图库管理系统

图库组管理多图库，拖拽排序方便用户。

图块提供夹点操作，支持动态缩放。

七、材质系统兼容

多视图图块真实预览。

八、工程管理器

整合图纸集功能，直接打开图形文件。

九、立剖面绘图

简化生成步骤，提高成图质量。

十、数据查询

统计构件数据，计算各类面积。

十一、AutoCAD工具支持

对象特性编辑便捷。

建筑对象显示协调，如玻璃幕墙二维三维一致。

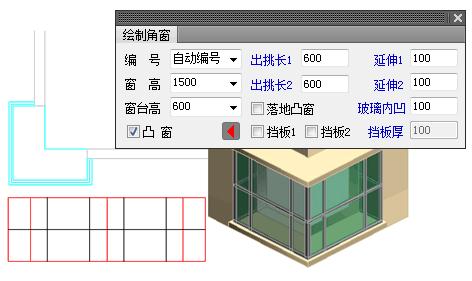

角凸窗参数化处理。

安装步骤

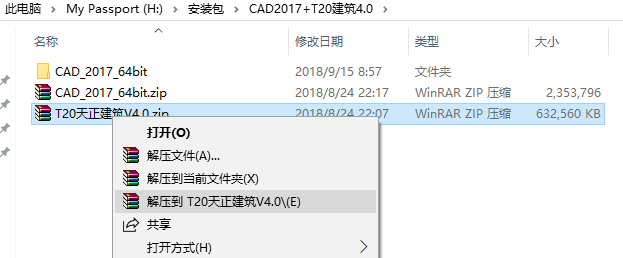

1.下载软件包并解压

2.打开安装包文件夹。

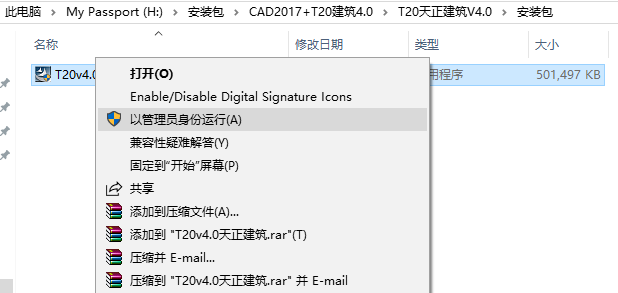

3.右击“T20v4.0天正建筑.exe”，选择管理员运行。

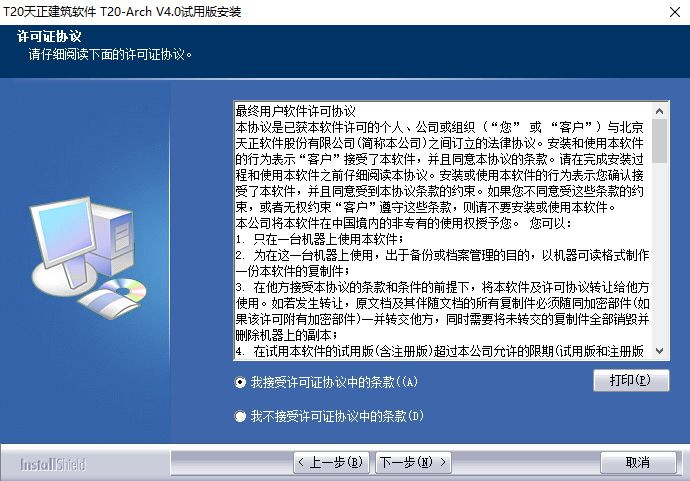

4.接受许可协议，点击下一步。

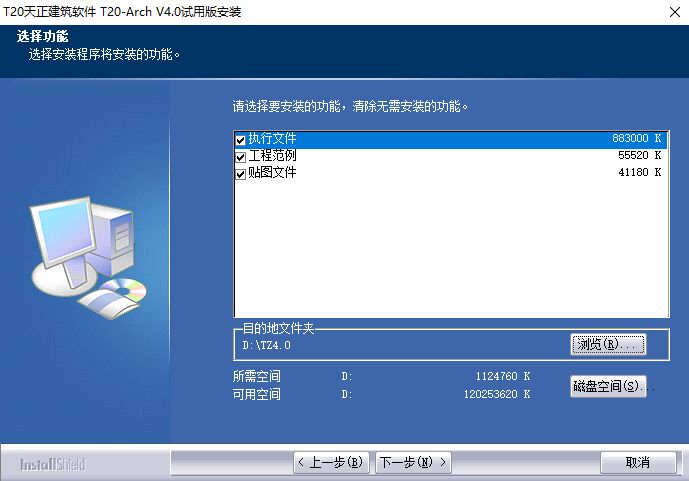

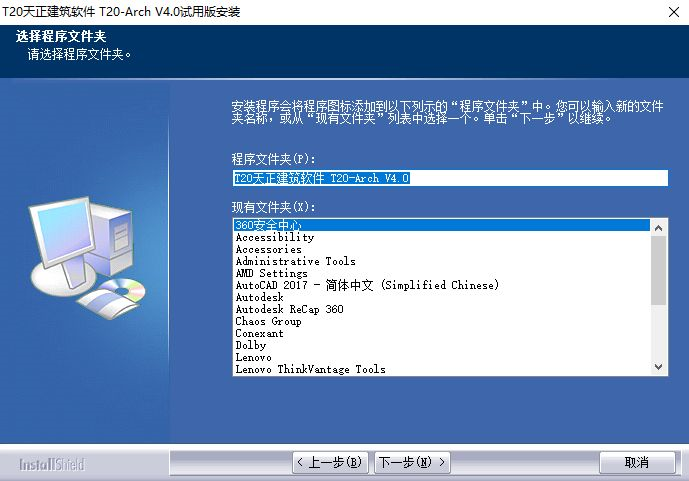

5.选择安装路径，新建文件夹如“TZ4.0”，继续下一步。

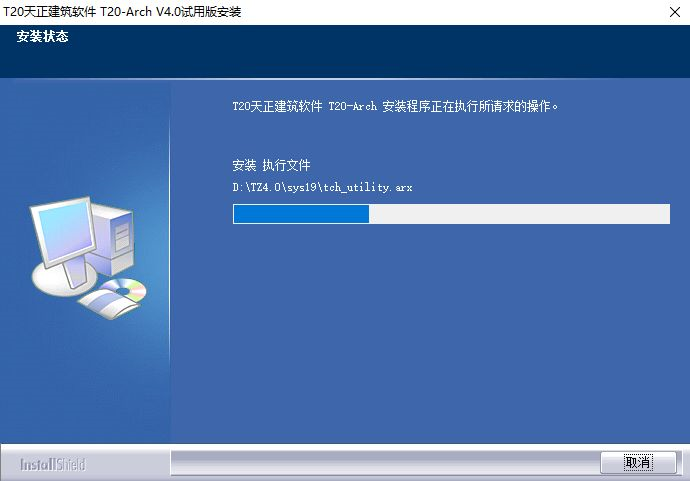

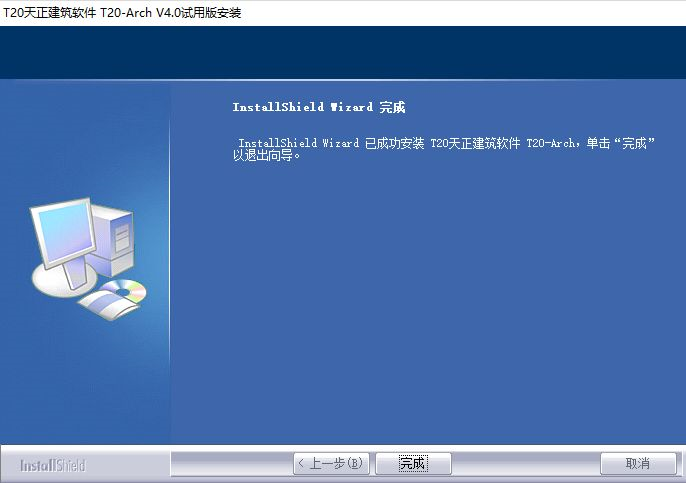

6.等待安装完成，点击完成。

常见问题

Q1.如何关闭工具栏?

右键选项板，在显示面板中选择关闭面板。

Q2.如何打印高版本图形?

安装插件后可直接打印，或使用整图导出功能。

Q3.避免对象升级问题

在命令行键入TSAVEAS选择保存低版本格式。

Q4.导出后填充丢失原因

目标机器缺少字体或图案文件，复制相关文件到目录。

Q5.天正三图打不开处理

导出时设置CAD版本兼容，检查机器是否受感染。

Q6.安装插件后填充丢失

复制图案文件到AutoCAD的support文件夹。

Q7.插件与专业软件冲突

先卸载插件再安装专业软件。

Q8.三维信息占用空间

天正对象存储参数而非坐标点，图形文件较小。

Q9.三维信息是否麻烦

Z向参数有默认值，不影响平面绘图。

Q10.试用版限制

基本功能可用，有使用时间限制。

Q11.未公开命令

包括TOpen、T3DO等，特殊场景使用。

Q12.插入异形柱子

用闭合pline绘制轮廓，通过标准柱命令创建。

Q13.填充功能问题

清除关联属性设置提升性能。

Q14.剖面命令不可用

检查LISP病毒感染。

Q15.图块分解问题

删除可疑目录下的acad.lsp等文件。

Q16.米单位图形处理

在选项设置单位换算，注意比例调整。

Q17.墙角处理异常

使用修墙角或基线对齐命令修正。

Q18.输出3DS格式

整图导出时选择保存三维模型。

版本更新日志

• v4.0: 增强BIM应用模式，优化界面性能
• v3.5: 改进三维建模工具，提升稳定性
• v3.0: 新增动态输入功能，简化操作流程
