CAD标注快捷键命令大全及使用方法

2025-10-20 11:36:18   小编：易享游趣站

CAD软件作为专业的设计制图工具，在工程设计、机械制造等领域广泛应用。熟练掌握标注快捷键能显著提升制图效率，本文整理CAD标注功能的常用操作指令及详细应用场景。



CAD标注核心指令详解：



一、圆形测量指令

快捷命令:dimradius

该功能主要用于测量圆弧或圆形构件的半径参数，系统会自动识别图形特性生成带中心标记的标注线。当检测到标注区域与已标注图形重叠时，软件将智能屏蔽非必要标记以保证图纸清晰度。

二、角度测算功能

启动命令：dimangular

支持三种测量方式：选取两条相交直线、指定三点坐标或选择圆弧对象。系统会根据选择对象自动计算夹角度数，并在标注文字中精确显示测量结果，误差范围可控制在0.01度以内。

三、坐标定位系统

操作指令：dimordinate

通过建立基准坐标系实现精准定位，在菜单栏选择标注-坐标后，点击目标点即可生成垂直坐标数据。该功能特别适用于需要保持精密相对位置关系的机械零件图纸制作。

四、曲线测量工具

执行命令：dimarc

专门用于测量不规则弧线长度，在电气线路布置或曲面构件设计中应用广泛。系统默认在标注数值前添加弧形符号，用户可在参数设置中调整符号显示位置（前置或上标）。

五、连续标注技巧

包含基线标注和链式标注两种模式：

1. 基线标注通过固定基准线生成系列标注，确保多个尺寸的起始点统一

2. 链式标注采用首尾衔接方式，特别适合阶梯状结构的尺寸标注

操作时先执行注释-连续命令，依次选取标注端点后按回车确认，系统会自动保持标注线对齐。

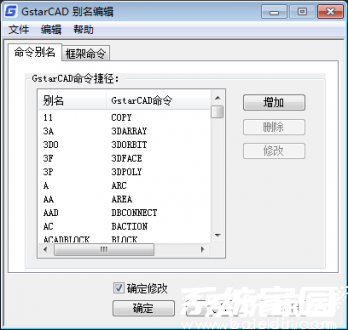

建议在PGP文件中预设个性化快捷键组合，通过修改CUI界面可创建符合操作习惯的快捷指令集。合理运用这些标注技巧能使制图效率提升40%以上，特别是在处理复杂工程图纸时效果尤为明显。

掌握这些核心标注功能后，建议通过实际项目进行强化训练。初期可先标注简单几何图形，逐步过渡到组合构件，最后完成整套机械装配图的尺寸标注练习。定期备份自定义快捷键设置，避免系统重装导致配置丢失。
