CAD批量打印命令及快捷键操作指南

在CAD软件中完成图纸设计后，打印输出是常规工作需求。当遇到需要同时处理多份图纸文件时，掌握高效的批量打印技巧能显著提升工作效率。本文将以专业角度解析批量打印功能的应用方法，重点介绍如何通过快捷键操作实现多图框文件的快速输出。

批量打印核心功能解析：

主流CAD平台均内置智能打印模块，其中浩辰CAD的批量打印指令尤为便捷。该功能通过BP命令激活，专门用于处理具有相同图框属性的系列图纸。该技术方案通过智能识别图框特征参数，可自动匹配打印范围与输出格式，避免重复设置造成的效率损耗。

详细操作流程说明：

启动浩辰CAD应用程序并载入目标图纸文件，在命令窗口准确输入BP指令后，系统将立即弹出参数设置界面。此步骤需注意确保软件版本支持该功能模块，部分基础版CAD可能需要加载特定插件。

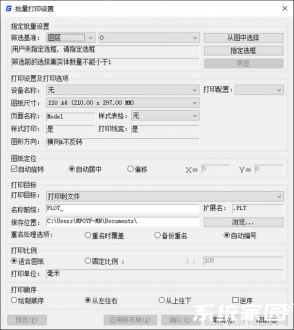

在参数配置面板中，用户需依次完成三个关键设置：首先选定图框类型属性，包括图层特征与块参照参数；其次设定输出设备参数，包含纸张规格、打印比例等基础配置；最后指定打印范围时，建议通过框选方式确定输出区域，系统将自动统计符合要求的图框数量。

完成参数配置后，需重点核对预览界面显示的图框数量是否与实际需求相符。若出现数量偏差，可通过调整选择容差值进行二次筛选。确认无误后执行打印指令，系统将按图框排列顺序自动生成打印队列，此过程支持后台处理模式，用户可同步进行其他绘图操作。

技术应用要点提示：

1. 图框标准化要求：批量打印功能的有效运作依赖于图纸的规范制作，建议采用统一图框模板，确保各图纸的图层属性、块定义完全一致

2. 打印样式预设：提前配置好CTB打印样式表文件，可避免每次打印重复设置线型颜色等参数

3. 异常处理机制：当系统提示选择集数量异常时，应检查图纸中是否存在未闭合图框或隐藏图层对象

4. 版本兼容性注意：不同CAD平台可能采用差异化的命令代码，建议查阅对应软件的官方技术文档

通过掌握上述批量打印技术方案，设计人员可大幅缩短图纸输出时间。建议在日常工作中建立规范的图纸管理体系，定期维护打印配置模板，将标准化操作流程与软件功能深度结合，从而最大化发挥CAD工具的效能优势。
